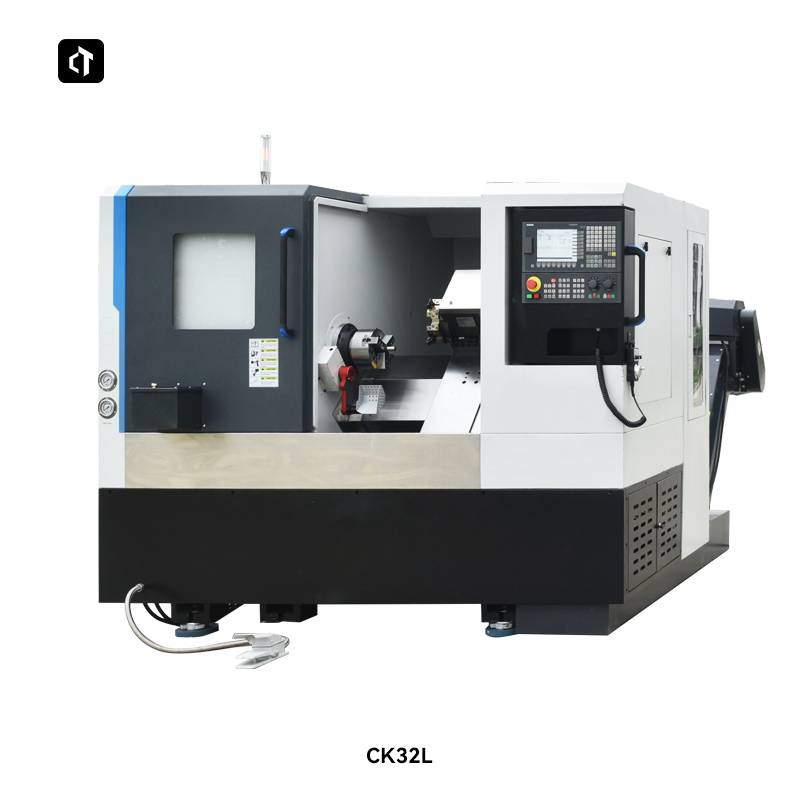

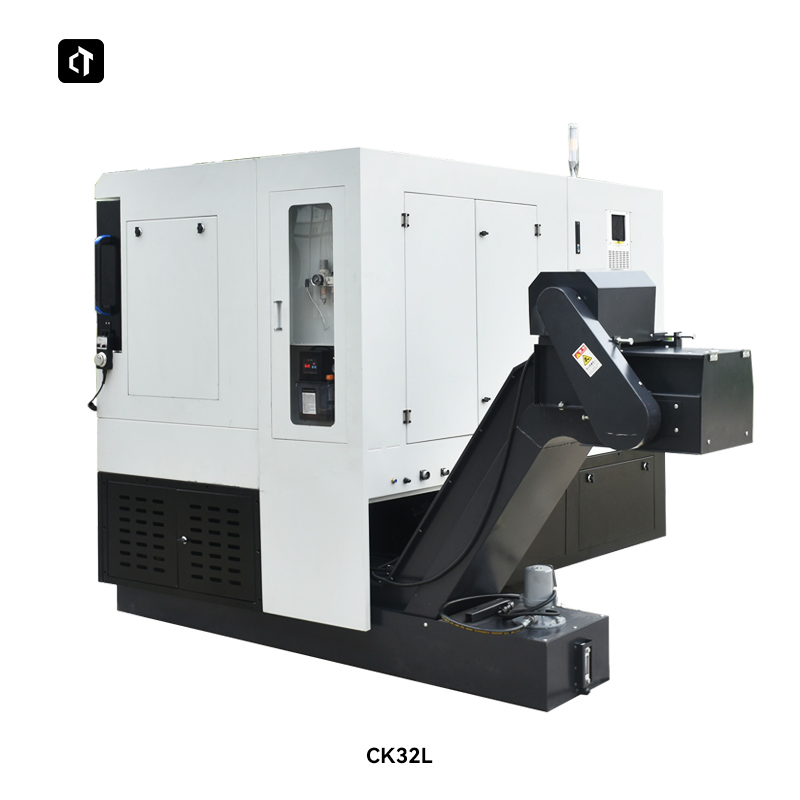

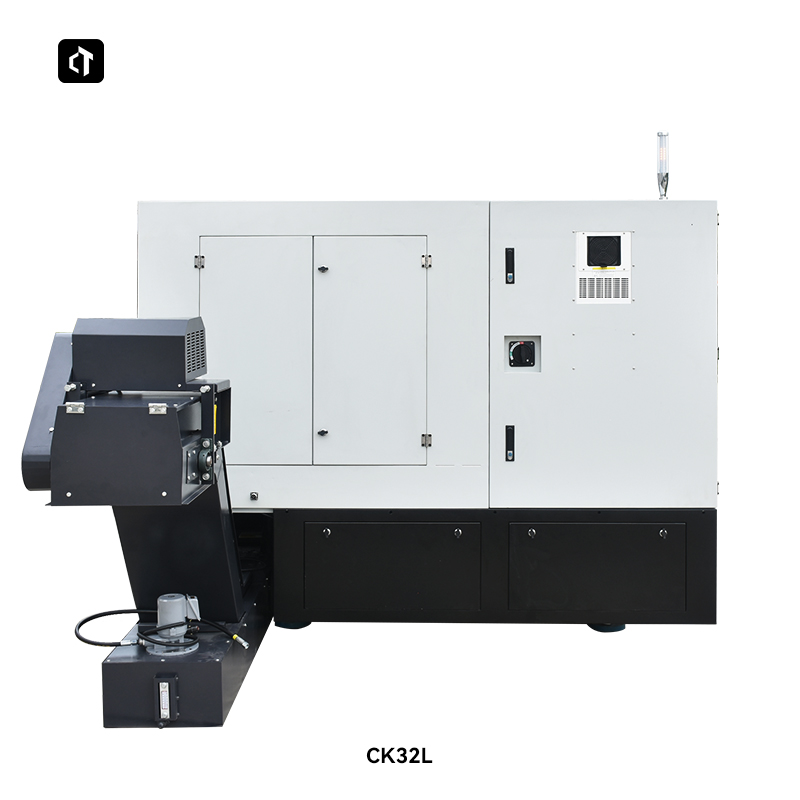

Станок CTMACH CK32L позволяет обрабатывать цилиндрические, конические, круглые, торцевые поверхности и канавки, а также сверлить отверстия для нарезания резьбы различных типов. Его интегрированная наклонная станина герметична, обладает высокой жесткостью и проста в эксплуатации. Благодаря превосходным характеристикам, высокой прочности, долговременной стабильности и высокой точности, токарный станок с ЧПУ CTMACH CK32L обеспечит вам безупречные услуги по обработке.
Модель :
CK32LКачели над кроватью :
320mmКачание над поперечным суппортом :
160mmРасстояние между центрами :
500mmМотор :
5.5KWФункции:
Высокоточный наклонный токарный станок с ЧПУ, оснащенный шнеком тайваньской системы винтовых и линейных направляющих.
Высокоточный шпиндель картриджного типа обеспечивает жесткость и точность.
Высокоточные шариковинтовые передачи класса C3, произведенные в Тайване, обеспечивают более стабильную точность позиционирования.
Контроллер Siemens, Fanus, Syntec, Fagor в качестве опции.
Цельнолитая чугунная конструкция всей машины обеспечивает высокую жесткость.
Стандартная конфигурация：1、Контроллер GSK 980TDL. 2、Двигатель подачи и привод GSK. 3、Шпиндель картриджного типа. 4、Сервопривод шпинделя GSK мощностью 5,5 кВт. 5、Гидравлический 3-кулачковый патрон 200 мм. 6、Гидравлическая задняя бабка. 7、Гидравлическая 8-позиционная револьверная головка. 8、Рабочее освещение. 9、Автоматическая система смазки. 10、Автоматическая система охлаждения. 11、Тайваньский винт и линейные направляющие.
Дополнительная конфигурация:1、Контроллер Siemens, Fanuc, Syntec, Fagor. 2、Электрическая револьверная головка на 6 или 8 позиций. 3、Револьверная головка с приводом на 8 позиций. 4、Пружинный цанговый зажим. 5、Автоматический податчик прутка. 6、Конвейер.
| Модель | CK32L |
| Расстояние между центрами | 500 мм |
| Максимальный угол наклона над кроватью. | 320 мм |
| Максимальный размах над поперечным скольжением | 160 мм |
| Максимальная скорость вращения шпинделя | 4000 об/мин |
| Отверстие шпинделя | 56 мм |
| Веретенообразный нос | А2-5 |
| Диаметр патрона | 160 мм |
| перемещение по оси X | 210 мм |
| перемещение по оси Z | 500 мм |
| Ось X/Z. Быстрое перемещение. | 15/15 м/мин |
| Тип башни | Гидравлическая башня |
| номер инструментальной станции | 8 |
| держатель инструмента | 20*20 мм |
| Втулка задней бабки | Гидравлические втулки |
| Внешний диаметр | 60 мм |
| Максимальный ход | 80 мм |
| Конусность канала | MT4 |
| Мощность шпиндельного двигателя | 5,5 кВт |
| питание насоса охлаждающей жидкости | 120 Вт |
| Тип направляющей и винта | Тайваньская линейная направляющая и винт |
| Габаритные размеры (Д*Ш*В) | 2650* 1550*1750 мм |
| Размеры упаковки (Д*Ш*В) | 2850* 1750*2150 мм |
| Вес нетто/брутто | 2400/2700 кг |
Ctmach Machinery Co.,Ltd. стремится предоставлять специально разработанные продукты, техническую поддержку и обслуживание клиентов по самой низкой цене. Наша цель — предоставить инструменты и ресурсы, которые помогут клиентам достичь своих творческих целей и превратить концепции в реальные продукты.Независимо от того, занимаетесь ли вы НИОКР, образованием, краткосрочным производством или просто являетесь креативным предпринимателем, небольшие станки Bite позволят вам удовлетворить ваши потребности проще, быстрее и экономичнее.Специализация: небольшие центры настройки бытовых станков, бытовые токарные станки, бытовые сверлильные и фрезерные станки, небольшие многофункциональные токарные, сверлильные и фрезерные станки.
