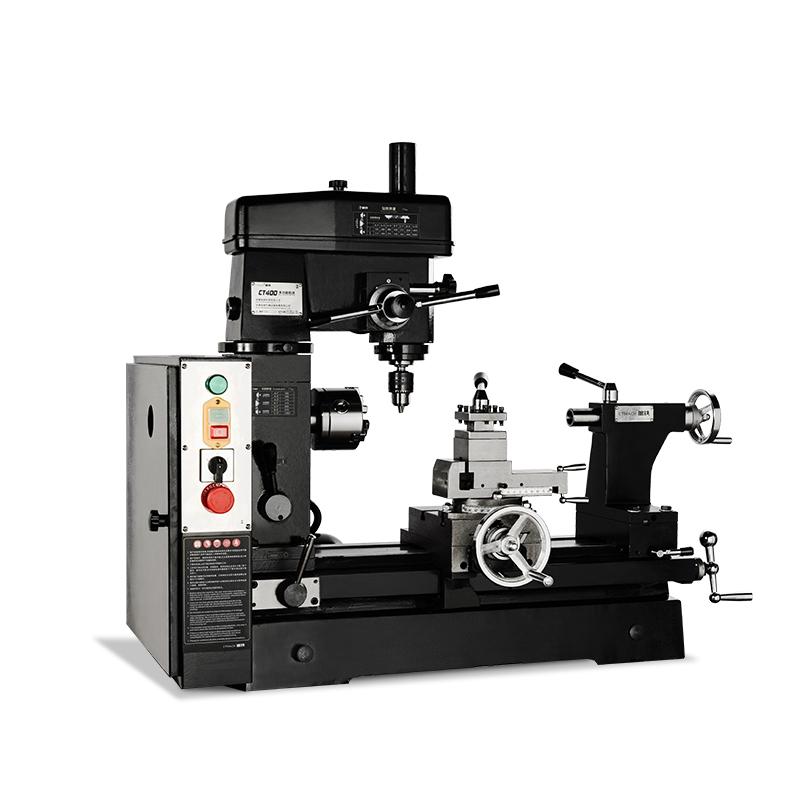

CT400 - 15-3/4" комбинированный токарный/фрезерный станок
CT400 — это прецизионный токарный/фрезерный станок для металлообработки. Токарный станок имеет поворот 16-1/2", расстояние между центрами 19-3/16" и 6 скоростей в диапазоне от 160 до 1360 об/мин.
Токарный станок нарезает дюймовую и метрическую резьбу, имеет 9 продольных подач и оснащен 4-дюймовым трехкулачковым спиральным патроном и 9-1/2-дюймовой планшайбой.
В состав суппорта входят встроенные тиски, а поперечный суппорт удобно использовать в качестве фрезерного стола.
Между тем, фрезерная часть станка имеет поворотный стол размером 12", 14 скоростей в диапазоне от 117 до 1300 об/мин и тиски с зажимом размером 2-3/4".
Он оснащен регулируемой головкой, регуляторами грубой и точной подачи и поставляется с патроном для сверла 1/2" с оправкой.
С CT400 вы получаете многофункциональной машины в небольшом корпусе со всеми функциями, необходимыми практически для любой работы!
Модель :
CT400Качели над кроватью :
420mmРасстояние между центрами :
400mmМощность сверления (сталь/чугун) :
15mmМощность торцевого фрезерования :
20mmМощность концевого фрезерования :
63mm1. Главный двигатель мощностью 750 Вт, ременной привод.

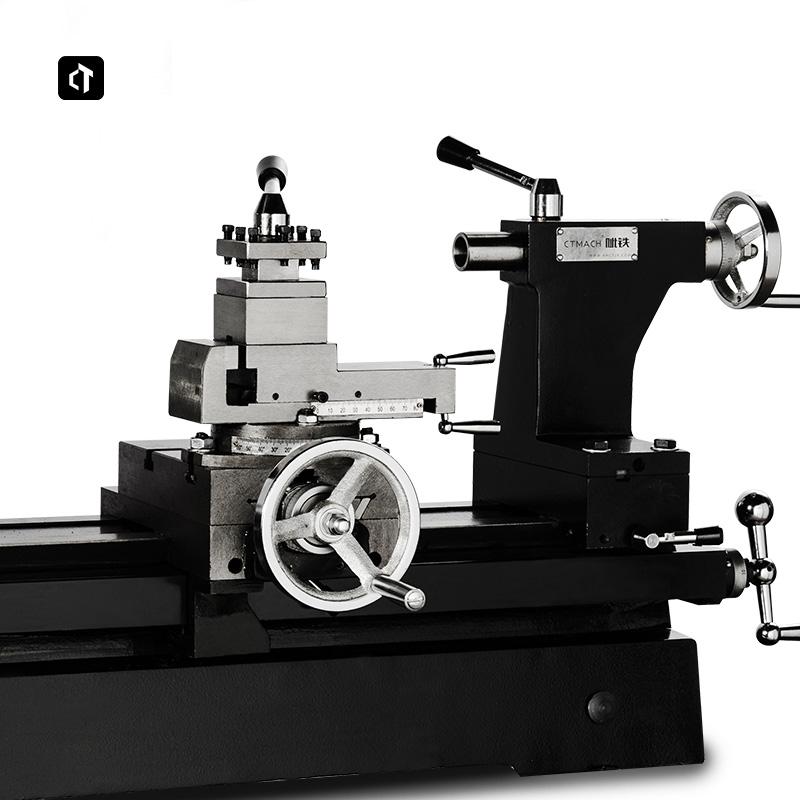

2. Средняя направляющая пластина оснащена Т-образным пазом, а направляющая держателя инструмента имеет функцию зажима заготовки и может использоваться в качестве верстака фрезерного станка.
3. Средняя скользящая пластина принимает направляющую рельсу типа «ласточкин хвост». Зазор направляющей рельсы можно регулировать в соответствии с конической вставкой. Она износостойкая, контактирует с поверхностью и имеет хорошую жесткость.
4. Устройство сцепления Push-Pull может переключаться между операциями токарной обработки или сверления и фрезерования.
5. Соблюдение стандартов производственной системы CE и ISO, безопасность и надежность.
6. Многофункциональный станок, подходящий для домашнего использования, ремонтных мастерских и лабораторий.
Поворот
1. Шпиндель 6-ступенчатая скорость вращения шпинделя, диапазон скоростей 160~1360 об/мин.
2. Может нарезать дюймовую и метрическую резьбу и автоматически осуществлять продольную подачу.

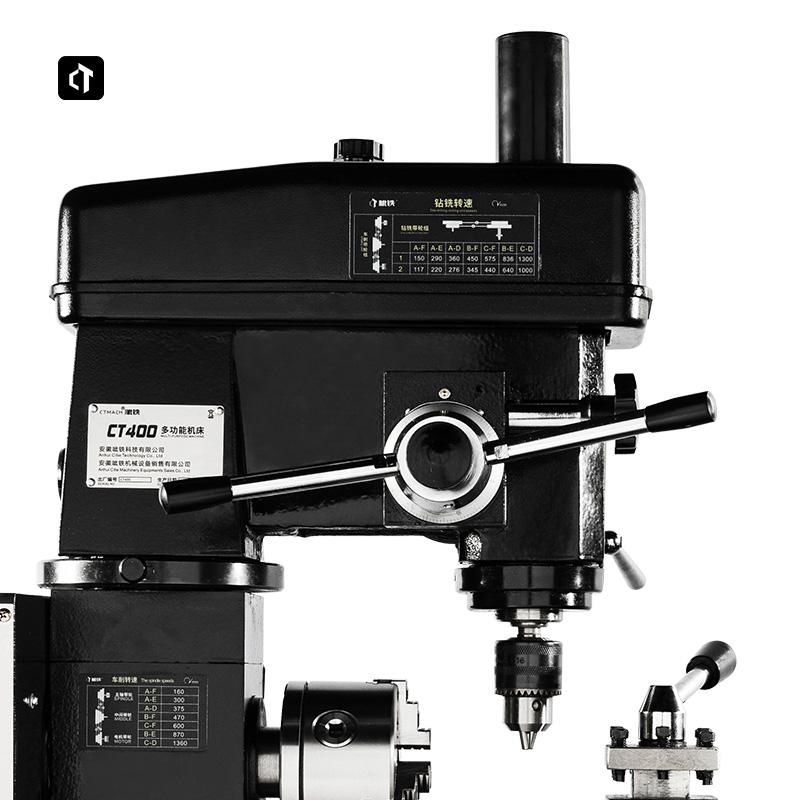

Фрезерование
1. Фрезерование 14-ступенчатая скорость вращения шпинделя, диапазон скоростей 117~1300 об/мин.
2. Подача шпинделя может осуществляться двумя способами: быстрой подачей и микроподачей.
3. Фрезерную головку можно поднимать, опускать или поворачивать на 360°.
| Модель | CT400 |
| Поворот | |
| Качели над кроватью | 420мм |
| Расстояние между центрами | 400мм |
| Большой ход каретки | 380мм |
| Ход средней каретки | 120мм |
| Отверстие шпинделя | 20мм |
| Конус шпинделя | МТ3 |
| Конус задней бабки | МТ3 |
| Ход ползуна задней бабки | 70мм |
| Скорость вращения шпинделя (класс) | 160~1360 об/мин（7） |
| Метрическая резьба (класс) | 0,2~3 мм (18) |
| Дюймовая резьба (класс) | 8~120T.PI（32） |
| Диапазон продольной подачи (класс) | 0,050~0,175 мм/об（8）0,002"~0,0069"（8） |
| Сверление и фрезерование | |
| Макс. бурение диаметр | 15мм |
| Макс. лицо фрезерование емкость | 20мм |
| Макс. производительность фрезерования | 63мм |
| Конус шпинделя | МТ3 |
| Ход шпинделя | 85мм |
| Скорость вращения шпинделя (класс) | 117~1300 об/мин（14） |
| Вращение головы | 80мм |
| Размер стола | 200x150мм |
| Другой | |
| Мощность двигателя | 0,75 кВт |
| СЗ | 180КГ |
| Габаритные размеры | 970×580×965мм |
